如今,新能源汽車行業發展迅速,與傳統汽車不同,新能源汽車以電池為動力驅動汽車運行,電池托盤是電池單體,模塊以最有利于熱管理的方式固定在金屬外殼上,發揮保護電池正常、安全工作的關鍵作用,其重量也直接影響到電動車的整車載荷分布和續航能力,今天小編帶你了解一下新能源汽車電池鋁托盤。

電池鋁托盤常用的幾種結構類型

對于電池鋁托盤,由于其重量輕、熔點低的特點,一般有幾種形式:壓鑄鋁托盤、擠壓鋁合金框架和鋁板拼接焊接托盤（外殼）、模壓上蓋。

1.壓鑄鋁托盤

更多的結構特性是一次壓鑄成型,減少了托盤結構焊接造成的材料燒傷和強度問題,整體強度特性更好。該結構的托盤,框架結構特點不明顯,但整體強度能滿足電池承截要求。

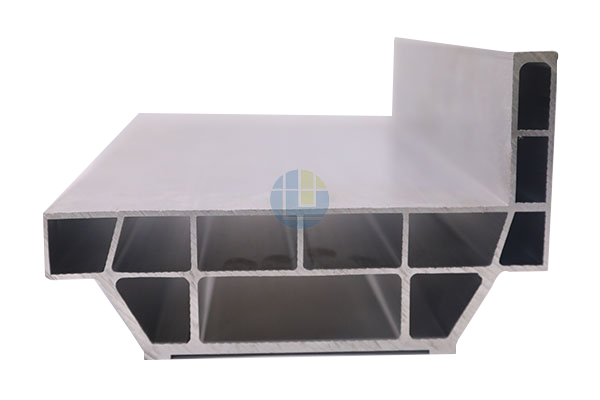

2.擠壓鋁拼焊框架結構。

這種結構更為常見它也是一種更靈活的結構。通過不同鋁板的焊接和加工，可以滿足各種能量尺寸的需要。同時，易于修改設計，易于調整所使用的材料。

3.框架結構是托盤的一種結構形式。

框架結構更有利于輕量化，更有利于保證不同結構的強度。電池鋁托盤的結構形式也遵循框架結構的設計形式：外框架主要完成整個電池系統的承載功能；內框架主要完成模塊、水冷板等子模塊的承載功能；內外框架的中間保護面主要完成碎石沖擊、防水、保溫等電池組與外界的隔離和保護。
